既存の喫煙室に使用できる！

ダクト工事不要の
喫煙室用脱煙装置 OP100

喫煙室を作りたいけれど、
直接屋外に排気できなくて困っていませんか？

例えば

建物の構造上、
新たにダクトを
通すことが
難しい・・・。

例えば

ダクト工事の
費用が高くて、
充当するのが
難しい・・・。

例えば

建物の所有者から
ダクト工事の
許可をもらうのが
難しい・・・。

このような事情で、喫煙室としての
条件が満たせない場合には、どうしたら良いでしょう？

改正健康増進法が定める２つの室内排気基準をクリアした
「脱煙装置」を使用することで、
屋内排気が認められる場合があります。

室内排気基準 ①

たばこの煙が浄化されて、
総揮発性有機化合物（TVOC）の
除去率が95％以上
であること。

室内排気基準 ②

たばこの煙が浄化されて、
室外に排気されたときの
浮遊粉じんの量が、
0.015mg/m³以下
であること。

改正健康増進法に適した脱煙装置をご紹介します。

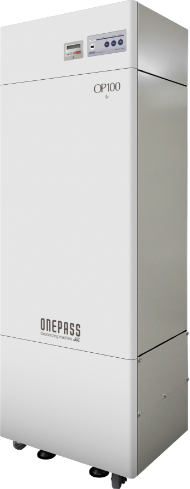

喫煙室用脱煙装置「OP100」は屋内排気にも対応
改正健康増進法が定める基準もクリアしています！

喫煙室用脱煙装置「OP100」３つの特長をご紹介

特長01

4段階構造による優れた
集じん・脱臭性能で
室内換気が可能！

たばこの主成分であるアルデヒド類は、プラズマ処理だけでは残留してしまう可能性があります。
『OP100』は、悪臭有毒ガスに反応する多孔質吸着材を採用し、
化学吸着により再飛散することなく確実に脱臭します。
臭気測定により、臭気濃度比99.8％以上の脱臭効果を確認しました。

特長02

排気ダクトの接続場所を
柔軟に選定できるから
コストも削減！

設置する場所のレイアウトにより、排気ダクトの接続を背面・側面・高さなど、
柔軟に選定できます。ダクト工事に最適な位置や経路を選定できるので、
全体的なコスト削減を実現。また、キャスター付きなので、設置後の微調整も可能です。

特長03

風量一定制御で喫煙室からの
ニオイ・煙の漏れを防止！

喫煙／禁煙場所の境界面では、風速0.2m/s以上の空気が流れていることが条件となり、
そのためには排気処理ファンの送風性能が必要になります。
『OP100』は、無段階変速ファンを利用し、フィルターやダクトの汚れによる
機内外の圧力損失に追従できる性能によって、
初期設定の風量を維持して、風速を確保することができます。

「OP100」の空気清浄・脱臭の流れをご紹介

TVOC平均除去率

	試験前	3,000本	4,000本	5,000本	6,000本	7,000本	8,000本	9,000本	10,000本
TVOC 平均除去率	97.2％	97.8％	99.9％	99.4％	97.9％	98.5％	99.3％	99.1％	99.8％
基準値	95％	95％	95％	95％	95％	95％	95％	95％	95％

（横スクロールできます）

※株式会社J.G.コーポレーションの設備による測定結果となります。

粉じん濃度

	試験前	3,000本	4,000本	5,000本	6,000本	7,000本	8,000本	9,000本	10,000本
粉じん濃度	0.008 mg /m³	0.011 mg /m³	0.009 mg /m³	0.009 mg /m³	0.009 mg /m³	0.01 mg /m³	0.009 mg /m³	0.012 mg /m³	0.013 mg /m³
基準値	0.015 mg /m³	0.015 mg /m³	0.015 mg /m³	0.015 mg /m³	0.015 mg /m³	0.015 mg /m³	0.015 mg /m³	0.015 mg /m³	0.015 mg /m³

（横スクロールできます）

※株式会社J.G.コーポレーションの設備による測定結果となります。

計測条件（10回試験平均値）

使用機器	TVOCモニター（ppbRAE 3000）デジタル粉じん計（MODEL3442）
条件	たばこ（メビウススーパーライト6mg）8本燃焼状態にて、1分間に1回測定を10回行うこと試験中はノーメンテナンス
風量	1200m³/h

仕様

名称：	喫煙室用ワンパス脱臭装置　OP100
電源：	単相AC100V
消費電力：	470W 定格風量時
処理風量：	定格風量：20 m³ /min
集塵方式：	電子式2 段荷電集塵セルによる電気集塵
集塵効率：	96％(DOP 法0.3μm) 標準風量時
集塵セル：	スーパーサイレントセルFCN37A059－2 段

脱臭方式：	乾式オゾン法
脱臭効率：	99.8％以上（臭気濃度比）
オゾン脱臭：	UV オゾン管によるオゾン生成
オゾン処理：	オゾン分解脱臭促進触媒による分解
脱臭処理：	多孔質吸着材による化学吸着
塗装色：	表面：ホワイト／本体：グレー
質量：	160kg

アフターメンテナンスも
お任せください！

定期的なメンテナンスにより、
導入後も快適な空気環境を維持できます。

衛生管理のプロ『サニクリーン』が、定期的に空気浄化フィルターの交換にお伺いします。
また、使用状況によって機器性能が下がったり、設置基準を満たさない状態で
脱煙装置を稼働しないように、性能評価・点検も定期的に実施します。
いつでもベストな空気環境をお届けできるよう、高品質なサービスをお約束いたします。
